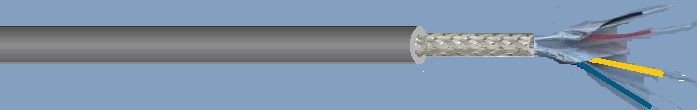

一、產品使用說明
本產品主要應用于工業機器人、機械臂、拖鏈用途的設備,以及工業自動化設備,有固定式及移動式兩種,能夠承受三軸或三軸以上可重復自動控制操作。
二、產品標準及電壓等級
工業機器人電纜執行規范TICW21-2019,根據不同的電纜結構設計,電纜有如下額定電壓
動力電纜:0.6/1kV,450/750V(包括伺服電纜動力線芯)
控制電纜:300/500V及以下(包括伺服電纜控制線芯)
信號電纜:30V
三、產品導體組成
導體采用GB/T3956-2008中的第5種或第6種導體結構,可選用裸銅或鍍錫銅導體。可根據用的用途采用特殊的導體結構,可采銅皮軟線或其它加強絲加強。
四、產品絕緣及護套
工業機器人電纜的絕緣及護套材料的代號及耐溫等級如下:
材料 | 代號 | 溫度等級℃ | |
絕緣 | 聚氯乙烯 | V | 70 |
V2 | 90 | ||
熱塑性彈性體 | S | 70 | |
S2 | 90 | ||
S3 | 90 | ||
聚乙烯 | Y | 70 | |
聚丙烯 | P | 90 | |
護套 | 聚氯乙烯混合物 | V | 70 |
V2 | 90 | ||
熱塑性彈性體 | S | 70 | |
S2 | 90 | ||
聚氨酯彈性體 | U | 90 |
五、產品代號
工業機器人軟電纜(縮寫IRS-R)
六、產品絕緣最小厚度
6.1動力電纜絕緣標稱厚度
標稱截面 mm2 | V/V2/S/S2 | S3/Y/P | ||
0.6/1kV | 450/750V | 0.6/1kV | 450/750V | |
0.75 | 0.6 | 0.6 | 0.50 | 0.40 |
1.0 | 0.7 | 0.6 | 0.50 | 0.40 |
1.25 | 0.7 | 0.6 | 0.50 | 0.40 |
1.5 | 0.8 | 0.7 | 0.6 | 0.50 |
2.5 | 0.8 | 0.8 | 0.6 | 0.50 |
4 | 1.0 | 0.8 | 0.7 | 0.50 |
6 | 1.0 | 1.0 | 0.7 | 0.50 |
10 | 1.0 | 1.0 | 0.7 | 0.6 |
6.2控制電纜和信號電纜絕緣標稱厚度
標稱截面 mm2 | 信號電纜(30V) | 控制電纜(300/500V及以下) | ||
V/V2/S/S2 | Y/P/S3 | V/V2/S/S2 | Y/P/S3 | |
0.14 | 0.20 | 0.15 | - | - |
0.2 | 0.20 | 0.15 | - | - |
0.25 | 0.20 | 0.15 | - | - |
0.3 | 0.30 | 0.15 | 0.40 | 0.25 |
0.34 | 0.30 | 0.20 | 0.50 | 0.25 |
0.4 | 0.30 | 0.20 | 0.50 | 0.25 |
0.5 | 0.40 | 0.20 | 0.50 | 0.3 |
0.75 | 0.50 | 0.20 | 0.50 | 0.3 |
1.0 | 0.60 | 0.3 | ||
1.25 | 0.60 | 0.35 | ||
1.5 | 0.60 | 0.35 | ||
2.5 | 0.60 | 0.35 |
七、訂貨需知
7.1訂貨時必須注明電纜的使用場合及使用用途(如機械臂、本體耐彎扭、拖鏈等)。
7.2如果線芯有識別要求,應在訂貨單中注明。
7.3可根據客戶拖鏈或彎曲試驗要求設計制造其它類型電纜。
